Excel。絵グラフをつくってみよう。Excel2013編【Picture graph】

Excel。絵グラフをつくってみよう。Excel2013編

<絵グラフ>

Excelの棒グラフでわかりやすくするのに、よく使う表現で、
絵グラフ】というのがあります。

通常の棒グラフよりも、
プレゼンテーション用資料の時には使うと効果的ですよね。

そこで、今回は、
集合横棒グラフをExcel2013で【絵グラフ】を作ってみましょう。

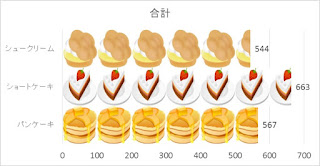

作るのはこのようなグラフですね。

棒グラフが絵で塗りつぶしてあります。

まず絵グラフを作る前に、
事前に画像データを用意しておくといいでしょう。

そして、グラフの元になる表も用意しましょう。

最初に、集合横棒グラフを作りますので、
A2:A5とE2:E5を範囲選択しましょう。

離れたところを範囲選択するときには、Ctrlキーを使います。

挿入タブのグラフにある、
横棒グラフから、2-D横棒の「集合横棒」をクリックしましょう。

色を変えてもイマイチ、パッとしないので、絵グラフにしていきましょう。

パンケーキの横棒を一度クリックして、再度クリックすると、
パンケーキの横棒だけを選択出来ます。

パンケーキの横棒だけに白いハンドル(白い○)が四隅にあるのか?

または、
書式タブの「グラフの要素」が、
系列 "合計" 要素 "パンケーキ"になっているのを確認して、

パンケーキの横棒をダブルクリックするか、
書式タブの「選択対象の書式設定」をクリックしましょう。

データ要素の書式設定作業ウインドウが右側に表示されますので、
「塗りつぶし」にある、塗りつぶし(図またはテクスチャ)を選択しましょう。

図の挿入元にある、ファイルをクリックしましょう。

塗りつぶしに使いたい画像を選択しましょう。

今回はパンケーキの絵を挿入します。

グラフのパンケーキの横棒が、変わったのですが、
パンケーキの絵が引き伸ばされてしまっていますね。

当然これでは、使い物になりませんので、修正していきます。

先ほどクリックした「図の挿入元」の下に、
拡大縮小と積み重ね」をクリックして、Units/Pictureを100にします。

このUnits/Pictureは、一つの絵の単位を表します。

今回は100にしましたので、100で一つの絵で表現するという意味です。

グラフは、次のようになりましたね。

残りのショートケーキもシュークリームも同様に処理をしましょう。

これで、完成といえば完成なのですが、わかりやすくするために、
絵グラフにしたわけですから、少しアレンジしてみましょう。

まずは、棒グラフを太くしましょう。棒グラフをクリックして、データ系列の書式設定の「系列のオプション」にして、要素の間隔を0%にしましょう。

これで、絵グラフの絵が大きくなりましたね。

あとは、データラベルを表示したり、
グラフタイトルを表示したりしていきましょう。

このように、絵グラフも作れるようにしておくと、表現の幅が広がりますね。
